Cách đọc hiểu bản vẽ thiết kế cho người trái ngành

Bản vẽ thiết kế nội thất là bản mô tả bố cục bên trong thể hiện chi tiết các cạnh, các mặt, đồ vật thông qua hình khối, hình ảnh để bất cứ ai khi nhìn vào bản vẽ cũng có thể hình dung được cơ bản cách bày trí, vị trí của các đồ vật nội thất căn bản trong căn nhà.

Tìm hiểu bản vẽ thiết kế nội thất là gì?

Bản vẽ thiết kế nội thất là bản vẽ mô tả bố cục bên trong. Nó là hình thức thể hiện chủ yếu trong kiến trúc căn cứ vào đó kiến trúc sư và gia chủ có thể thiết kế xây dựng được ngôi nhà.

Trong cách đọc bản vẽ thiết kế nội thất phải lưu ý tới các loại hình biểu diễn là mặt bằng các tầng, mặt đứng và hình cắt của ngôi nhà. Ngoài ra để tăng tính trực quan và thẩm mỹ của bản vẽ các kiến trúc sư còn có các hình vẽ phối cảnh của ngôi nhà giúp gia chủ dễ hình dung căn nhà tương lai của gia đình mình.

Bản vẽ thiết kế nội thất thường được sắp xếp theo trình tự như sau:

Bản vẽ kiến trúc (thường ký hiệu KT): thể hiện hình dáng bên ngoài và cách sắp xếp các tầng các tầng, cách bố cục các phòng trong từng không gian nhà. Đôi khi bản vẽ kiến trúc còn thể hiện cả việc bố trí nội thất bên trong ngôi nhà

Các bản vẽ kỹ thuật: thể hiện hệ thống cấp điện, hệ thống cấp nước, hệ thống thoát nước, hệ thống thông tin liên lạc trong ngôi nhà.

Bản vẽ kết cấu (ký hiệu KC): thể hiện kết quả tính toán khả năng chịu lực của các bộ phận chủ yếu của ngôi nhà như móng, cột, dầm, sàn, cầu thang, …

Các khái niệm trong bản vẽ thiết kế nội thất

Trước hết ta cần hiểu: Bản vẽ thiết kế nội thất là bản vẽ kỹ thuật mô tả bố cục bên trong công trình, dựa vào đó đội ngũ thi công có thể thực hiện công việc của mình đúng theo yêu cầu của kiến trúc sư.

Để hình dung một cách rõ ràng về cách bố trí nội thất, gia chủ cần lưu ý tới 3 loại hình biểu diễn gồm: Mặt bằng các tầng, mặt đứng và hình cắt của công trình. Đây là nền tảng để KTS xây dựng bản vẽ phối cảnh, giúp gia chủ có được cái nhìn trực quan và thẩm mỹ nhất về không gian nội thất tương lai của gia đình.

Một bộ hồ sơ thiết kế nội thất cũng bao gồm rất nhiều bản vẽ khác nhau, tuy nhiên thường được sắp xếp theo trình tự từ tổng quan đến chi tiết, từ đơn giản đến phức tạp.

Bản vẽ kiến trúc (Bản vẽ KT) thể hiện các hình dáng bên ngoài và cách thức bố trí, sắp xếp các phòng, các tầng cùng với đồ đạc nội thất bên trong.

Các bản vẽ kỹ thuật liên quan như bản vẽ hệ thống cấp thoát nước, bản vẽ hệ thống điện, bản vẽ hệ thống thông tin liên lạc, bản vẽ lắp đặt các thiết bị điện lạnh…

Bản vẽ kết cấu (Bản vẽ KC) thể hiện các số liệu tính toán về khả năng chịu lực của công trình và kết nối cấu trúc chính như khung cột, dầm, sàn, cầu thang, v.v…

Đọc bản vẽ thiết kế nội thất mặt đứng

Mặt đứng là góc chiếu thẳng từ bên ngoài công trình, thể hiện hình ảnh bố trí tổng thể của ngôi nhà theo mặt cắt đứng, với các chi tiết tổng quan như cửa đi, cửa sổ, cầu thang, ban công, trần, sàn, mái, v.v…

Số lượng bản vẽ mặt đứng nhiều hay ít phụ thuộc vào độ phức tạp khi nhận thô công trình và loại hình xây dựng. Chẳng hạn công trình biệt thự sẽ có số lượng bản vẽ mặt đứng nhiều hơn so với công trình căn hộ chung cư.

Đọc hiểu bản vẽ thiết kế nội thất mặt bằng sàn

Bản vẽ mặt bằng sàn hoặc bản vẽ bố trí công năng là loại bản vẽ dễ đọc hiểu nhất. Trong bản vẽ này, Kiến trúc sư thể hiện các chi tiết theo mặt cắt ngang song song với sàn căn hộ, chiều cao khoảng 1m so với mặt sàn. Các đồ dùng nội thất, thiết bị, vật dụng và phân chia phòng chức năng, lối đi, v.v… được thể hiện rất rõ ràng trên bản vẽ này.

Đọc hiểu bản vẽ thiết kế nội thất mặt cắt

Bản vẽ mặt cắt thể hiện mô tả công trình theo chiều từ trên xuống, góc nhìn ngang. Các số liệu về kích thước của hạng mục được thể hiện cụ thể trong bản vẽ này như chiều cao trần, độ dày sàn, độ cao dầm, kích thước cửa sổ, kích thước lan can, v.v…

Bản vẽ phối cảnh

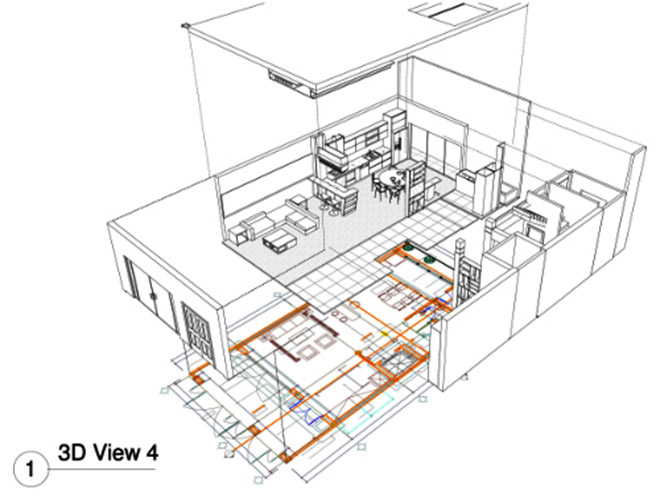

Bản vẽ phối cảnh bằng hình chiều 3D giúp cho chủ nhà hình dung tới 95% kết quả công trình thực tế sau thi công, từ hình dáng, bố trí, màu sắc đến không gian. Thực tế đây là hình ảnh trực quan dựa trên các mô phỏng vi tính chi tiết thông thường, không phải bản vẽ về kỹ thuật hoặc số liệu.

Đối với bản vẽ phối cảnh, chủ nhà không cần biết nhiều về kỹ thuật, mà đưa ra ý kiến đóng góp dựa trên nhu cầu sử dụng không gian thực tế và cảm quan của bản thân để đánh giá.

Để có được bản vẽ thiết kế thi công nội thất tối ưu, đơn vị thiết kế cần có những khảo sát cụ thể, và tư vấn chuyên sâu để nắm rõ nhu cầu, phong cách và ước muốn tiềm ẩn của mỗi chủ nhà. Với đội ngũ nhân sự hơn 10 năm kinh nghiệm, kiến trúc Thành Phát luôn sẵn sàng lắng nghe, giải đáp các câu hỏi và đáp ứng những yêu cầu khắt khe nhất của mọi công trình nội thất.
