Hố PIT thang máy - Lưu ý khi thiết kế

Hố pit thang máy là một phần quan trọng trong thi công lắp đặt thang máy. Kết cấu hố pit thang máy sẽ ảnh hưởng đến móng nhà, long mạch, thiết kế ngôi nhà... Do đó bạn cần chọn được sản phẩm thang máy với thiết kế hố pít phù hợp. Tham khảo bài viết dưới đây để có thêm những thông tin hữu ích về hố pit thang máy.

Tầm quan trọng của thiết kế xây hố pit thang máy

Hố pit thang máy là một phần của hố thang được tính từ mặt sàn hoàn thiện của tầng đầu tiên có cửa thang đến mặt đáy hố thang.

Thiết kế hố thang máy gia đình đóng vai trò quan trọng nhằm an toàn đảm bảo trong vận hành thang. Đây giống như một bước đệm đảm bảo chống đỡ, giữ cho thang luôn được cố định vận hành theo phương thẳng đứng.

Hơn thế việc xây hố thang máy gia đình là nơi lắp đặt các thiết bị vận hành, bộ trục vít, pittong kéo đẩy và hệ thống điện. Do đó hố pit rất quan trọng trong lắp đặt vận hành thang máy.

Vai trò của hố pit

• Là nơi để lắp các thiết bị như giảm chấn, governor. Đồng thời nó cũng là không gian cho phần đáy cabin chui xuống khi cabin đi đến tầng cuối cùng.
• Đảm bảo có 1 không gian an toàn cho tình huống thang máy vượt quá hành trình. Nó sẽ giúp tránh va chạm cabin khi thang dừng.
• Là không gian cho nhân viên kỹ thuật thao tác trong việc bảo trì thang máy cũng như sửa chữa về sau khi cần thiết.

Một số tiêu chí cần tuân thủ khi xây dựng hố PIT

Độ bền của hố PIT

Theo tiêu chuẩn quốc gia TCVN 6395 : 2008 đối với THANG MÁY ĐIỆN – YÊU CẦU AN TOÀN VỀ CẤU TẠO VÀ LẮP ĐẶT có quy định rất chặt chẽ về kỹ thuật để đảm bảo chất lượng hạng mục công trình.

Phần sàn của hố PIT thang máy gia đình hay thang máy thực phẩm đều phải có khả năng chịu được lực tác động của ray dẫn hướng; thiết bị giảm chấn, cabin. Đồng thời, hố PIT phải có đường lên xuống an toàn và không gây cản trở cho Cabin hay đối trọng.

Về độ sâu của hố PIT phải phù hợp với kích thước của cabin dựa trên kích thước chuẩn. Mục đích là giúp cho Cabin không bị chấn động khi chuyển xuống vị trí thấp nhất.

Nếu trong trường hợp bắt buộc phải bố trí hố PIT trên khoảng không gian tức là dạng hố PIT lửng thì phải đảm bảo:

• Sàn của hố PIT chịu được tải trọng tối thiểu 5000N/m2
• Có thêm 1 cột chống dưới vị trí bộ giảm chấn của đối trọng. Hoặc trang bị thêm bộ hãm an toàn cho đối trọng.

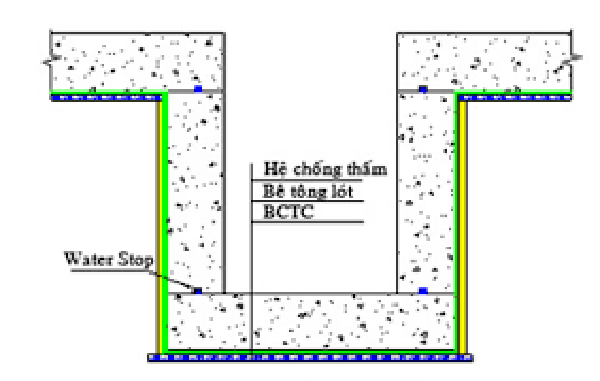

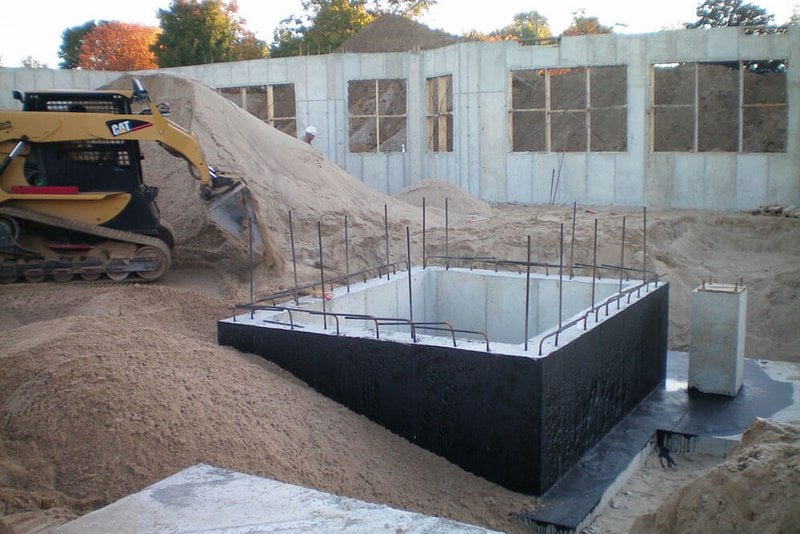

Khả năng chống thấm của hố PIT

Hố PIT nếu không được xử lý tốt phần chống thấm sẽ gây thẩm thấu nước. Từ đó gây ra tình trạng hư hỏng máy móc, động cơ và hệ thống điện. Điều này ảnh hưởng rất lớn đến tuổi thọ và kết cấu công trình. Quan trọng hơn, nó có thể gây nguy hiểm cho quá trình sử dụng và công tác bảo dưỡng.

Vì hố Pit thang máy có 2 loại là hố làm bằng bê tông cốt thép và hố xây bằng gạch nên cách chống thấm cũng chia làm 2 phương án:

Tiêu chuẩn chống thấm hố thang máy bê tông cốt thép

Phía đơn vị thi công sẽ dựa vào thông số mực nước ngầm; và khả năng xâm thực của nước ngầm vào hố PIT để quyết định độ dày của hố PIT. Nhưng phải đảm bảo những yêu cầu sau:

• Lượng hạt mịn (hạt có kích thước nhỏ hơn 0,3mm) trong 1m3 bê tông khoảng 450-800kg.
• Lượng xi măng trong 1m3 bê tông không nên nhỏ hơn 350kg và không nên lớn hơn 480kg.
• Hỗn hợp bê tông có độ dẻo phù hợp, thiết bị đầm và không bị tách nước.
• Cường độ nén ở tuổi 28 ngày không nhỏ hơn mác thiết kế.
• Mức chống thấm không thấp hơn mức chống thấm cần thiết (chọn theo tỷ lệ chiều cao cột nước/chiều dày kết cấu);
• Tỷ lệ N/X không lớn hơn giá trị chọn theo yêu cầu về cường độ chịu nén và cấp chống thấm của bê tông;

Tiêu chuẩn chống thấm hố PIT xây gạch

Hố PIT của thang máy xây gạch thường được áp dụng cho công trình quy mô nhỏ; trên nền đất cao hoặc đất sét. Với loại hố PIT này; đòi hỏi phải trộn các loại phụ gia chống thấm vào vữa trước khi thi công. Bên cạnh đó còn là một số yêu cầu như:

• Khoan vào 100mm thì hố PIT không bị thấm nước. (Áp dụng để kiểm tra khả năng khô ráo sau 21-28 ngày hoàn thiện hố PIT).
• Quét lớp chống thấm cho phần tường thang máy tiếp xúc với mưa.
• Đảm bảo cho dọc hố PIT, phòng máy, giếng thang không bị mưa tạt, thấm hay dột nước.
• Không để phòng máy gần bể nước.

Tóm lại, cả 2 loại hố PIT đều đảm bảo cho phần chống thấm:

• Chịu được áp lực nước thủy tĩnh, có tuổi thọ lâu.
• Chống rỉ sét cho trụ, bệ máy.
• Chịu được va đập, rung lắc.
• Chống ăn mòn, chống thấm mạch nước.

Kết cấu hố pit thang máy gia đình

Trong thiết kế hố pít thang máy gia đình phục vụ cho việc lắp đặt thang máy, chúng ta cần hết sức chú ý đến kết cấu hố thang máy để xây dựng cho phù hợp. Và để làm được điều đó cần chú ý đến các nội dung sau:

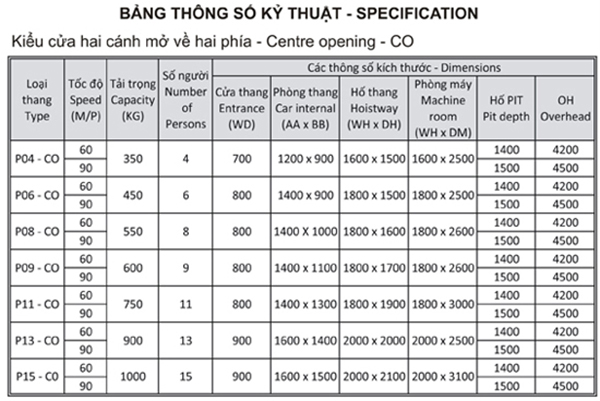

Kích thước hố pit thang máy gia đình

Kích thước hố thang được xây dựng phụ thuộc vào rất nhiều yếu tố khác nhau. Do đó, bạn cần xác định chính xác các kích thước sau:

• Kích thước hố pit thang máy (kích thước lọt lòng): Đó là kích thước chiều ngang và chiều sâu hố pít thang máy gia đình. Tùy vào loại tải trọng mà để kích thước cho hợp lý.

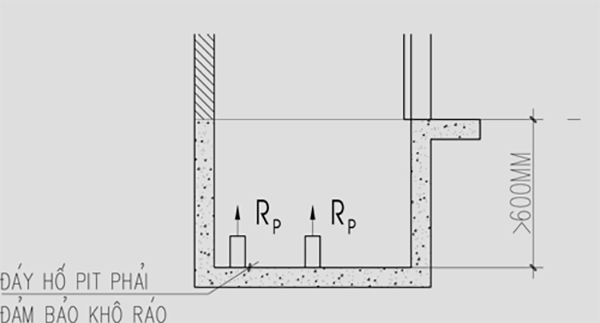

• Hố pit: Hố pit là phần tính từ cốt 0:0 xuống. Yêu cầu của hố pít chính là luôn luôn khô ráo.
• Đà linteau giữa tầng: Hệ thống rail dẫn hướng thang máy yêu cầu khoảng cách 1500mm phải có một điểm bắt cố định vào tường nên khi làm hố cần phải làm hệ thống đà linteau 3 mặt hố vào khoảng giữa tầng.
• Phòng máy: Với loại thang máy có phòng máy, khi đổ sàn cần phải chừa trống các lỗ kỹ thuật. Ngoài ra, bạn cũng không được bỏ quên phần móc treo Palang trên nóc phòng máy.

Vì thang máy vận hành theo phương thẳng đứng, chính vì thế khi xây dựng hố thang máy cần phải đảm bảo hố không được nghiêng, vặn, móp.

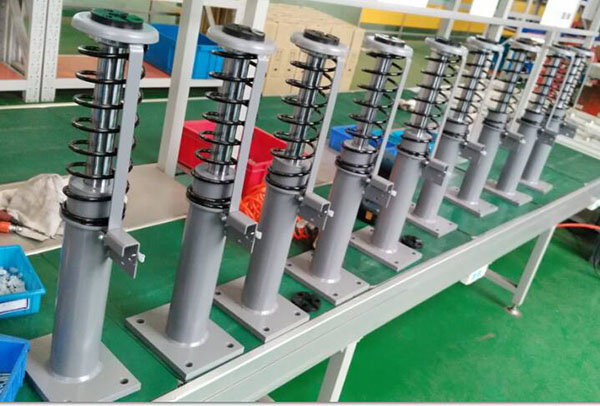

Bộ giảm chấn

Trong khu vực hố pit của thang máy, giảm chấn là bộ phận được đưa vào lắp đặt ở vị trí đáy hố thang. Bộ giảm chấn hỗ trợ dừng đỡ cabin thang máy và đối trọng của thiết bị trong quá trình hoạt động lên xuống.
Như vậy, chức năng chính của bộ giảm chấn là đảm bảo tình trạng không vượt quá tốc độ, không vượt quá vị trí đặt công tắc giới hạn hành trình. Nhờ đó việc kiểm soát quá trình hoạt động của thang máy trở nên đúng đắn và hợp lý hơn.

Các bộ phận an toàn tại vị trí hố pit

Các bộ phận an toàn trong hố pit có thể kể đến như: Hệ thống phanh hãm/ kích hoạt hoạt động của cabin, hệ thống tín hiệu nhận biết sự đóng kẹt cửa thang, hệ thống chuông báo động, hệ thống công tắc chống vượt hành trình,...
Các bộ phận an toàn này sẽ được tính toán bởi đơn vị thi công nhằm đảm bảo an toàn tuyệt đối khi vận hành thang máy.

Kết cấu hố pit thang máy rất quan trọng bởi nó ảnh hưởng đến cả cấu trúc của ngôi nhà. Do đó khi thi công lắp đặt thang máy, gia chủ cần đặc biệt chú ý đến vấn đề này. Trên đây là khái niệm và các tiêu chuẩn của hố pit thang máy hy vọng sẽ giúp ích cho bạn trong việc hoàn thiện căn nhà của mình.
