Đối với một công trình xây dựng, sàn được đánh giá bộ phận quan trọng nhất bởi vì sàn chính là kết cấu chịu lực, trực tiếp tải trọng cho toàn bộ công trình. Vì vậy để có được phần sàn chất lượng, độ bền tối đa, sức chịu tải cao thì phần thiết kế và lựa chọn nguyên vật liệu cần được chú trọng hàng đầu.
Đầu tiên, chúng ta cần biết thép sàn có 2 loại chính đó là: Thép momen âm và thép momen dương. Chúng ta có thể phân biệt 2 loại này như sau:

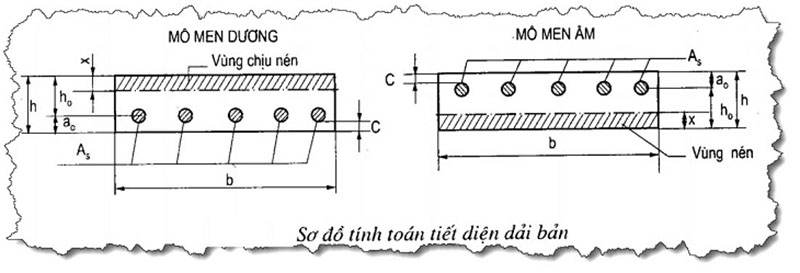

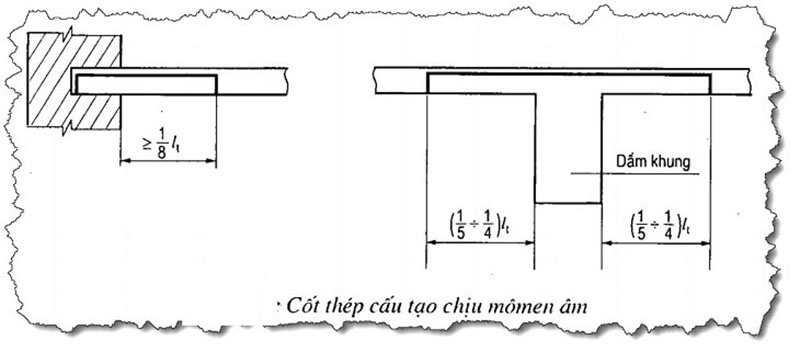

Cốt thép chịu momen âm được bố trí phía trên của bản.( Gọi là thép âm vì momen tại đó sẽ ngược chiều với lực tác dụng). Thép âm chịu lực ở đoạn 1/4 đầu dầm sàn (gần với cột đối với dầm và gần với đầm đối với sàn).
Cốt thép chịu momen dương được bố trí phía dưới của bản. (Ngược lại so với momen âm). Thép dương chịu lực ở 2/4 dầm sàn. Đoạn ở giữa dầm sàn.
Tóm tắt lại thì ta có thể hiểu thép âm ở gối và thép dương ở bụng. Vị trí trong cấu kiện là âm trên dương dưới.
Hiện nay sẽ có 2 cách đặt thép sàn: 1 lớp và 2 lớp
Thép sàn 1 lớp phù hợp với những loại sàn đơn giản kê 2 cạnh, những tấm sàn đơn lẻ đặt trên nền đất. Hoặc sàn có sơ đồ tính theo hệ công xôn (console). Lúc này sàn có đường nội lực theo một hướng nhất định. Vì vậy, chúng ta có thể bố trí thép 1 lớp cho những loại bản sàn sau đây:
Lưu ý: Cần bố trí thêm 1 lớp sắt gia cường ngay tại vị trí gối chịu momen âm nhằm đảm bảo khả năng chịu lực của bản sàn. Thường bố trí sắt 10 ngay tại vị trí này (Đối với nhà dân).
Hầu như đa số các ô sàn trong khung kết cấu bê tông cốt thép toàn khối nhà dân dụng và công nghiệp hiện nay đều cần thiết kế thép 2 lớp cho sàn. Vì nội lực trong các ô sàn liên tục và phức tạp hơn, sàn có 2 lớp thép sẽ đảm bảo chịu lực cho cả momen âm và momen dương xuất hiện trong tấm sàn.
Bố trí thép sàn 2 lớp thông thường có hai cách:
Hiện nay đa số với nhà dân thì thiết kế thường bố trí 2 lớp thép chạy liên tục vì số lượng tiết kiệm được thép không đáng kể và dễ thi công hơn. Nó chỉ lớn đối với diện tích sàn lớn như chung cư hay trung tâm thương mại.
Đối với những bản sàn (ví dụ sàn dày 100) đường kính lớn nhất của thép trong sàn là 1/10 của bản sàn. Như vậy đối với những loại sàn dày tới 150 thì đường kính lớn nhất cho phép là 15 thì nên sử dụng những cây thép 12 là đạt yêu cầu chống nứt.
Nếu bạn muốn bô sàn thì thực hiện theo các bước sau đây
Đầu tiên chúng ta cần bô thép ở dưới trước và bô theo cạnh ngắn trước. Sau đó mới bô thép lớp dưới theo chiều cạnh dài. Chiều dài neo được tính từ mép dầm và móc xuống các thép. Trước lúc dải thép, thì bạn cần phải đánh dấu ở trên các thanh thép chủ dầm bằng dấu mực, dấu bút xóa để dễ dàng định vị vị trí.

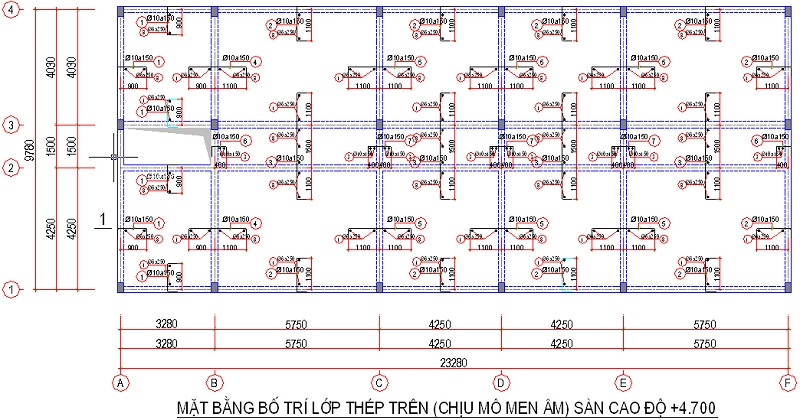

Sau khi xong ta sẽ bắt đầu bô thép gối (thép chịu momen âm). Chiều dài neo của thép gối bắt đầu tính từ mép dầm cho đến hết chiều dài của thép phải đủ kích thước quy định (Ví dụ: Khoảng 35D).
Khi đã bô thép gối xong thì bạn cần phải có thép cấu tạo để giữ khung. Thường sử dụng Ø8 A200 hoặc A300 đều được.

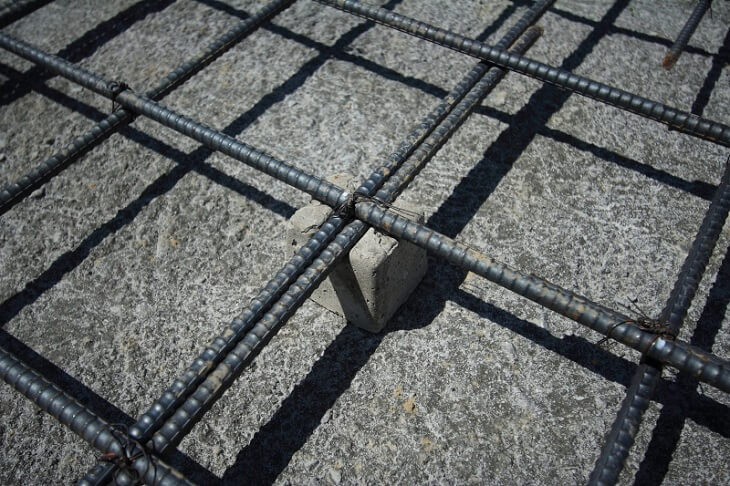

Cần sử dụng các cục kê để tạo lớp bảo vệ bê tông sàn. Cục kê này có thể là đá hoa cương hoặc đá 1 2 có độ dày từ 2,5cm – 3 cm
Ở vị trí 2 thép gối chồng nhau vẫn phải đi đủ (bắt buộc phải có, không được bỏ). Ở giai đoạn này, các thép ở phương ngắn sẽ nằm ở trên.
Đối với các thép mũ nên sử dụng Ø10 trở lên, không nên sử dụng Ø6, Ø8 vì khi đổ bê tông vật liệu và người dẫm lên sẽ làm mất chiều cao làm việc của thép gối (sẽ bị lún xuống).
Lưu ý:
Lớp bê tông bảo vệ cực kỳ quan trọng nên trước khi đổ cần kiểm tra đầy đủ.
Trên đây là cách bô thép sàn (Ví dụ khi xây dựng nhà phố). Bạn nên xem các cách hướng dẫn thi công thép sàn để có cho mình những kiến thức tốt nhất.

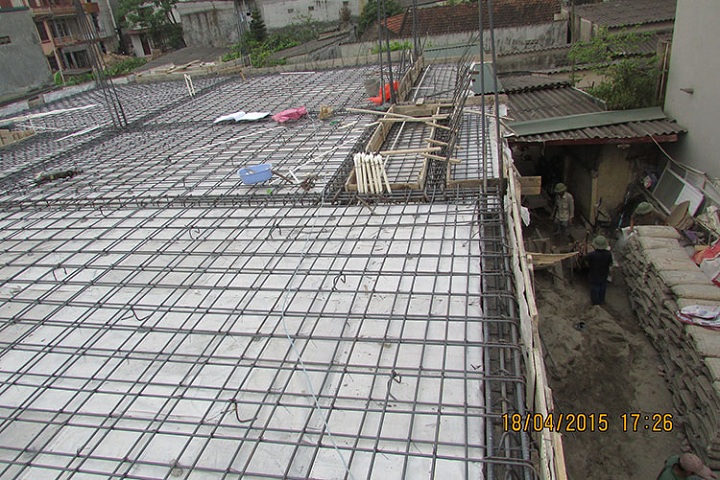

Hiện nay bố trí sàn thép toàn khối nhận được rất nhiều sự quan tâm. Vì cách bố trí này đảm bảo được chất lượng cho công trình thi công.
Với 2 cách để bố trí như sau:
Bố trí thép sàn 1 phương: Phương pháp này được hiểu là dạng sàn chịu uốn theo 1 phương nhất định hoặc có thể uốn theo 2 phương nhưng độ uốn của phương còn lại rất nhỏ. Cách làm này có thể để kê lên tường hoặc đổ liền khối với dầm. Tuy nhiên, chỉ <= 2 cạnh đối diện.
Bố trí thép sàn 2 phương: Sàn 2 phương là một dạng được uốn theo 2 phương không có bên nào chịu độ uốn rất nhỏ. Cách bố trí cũng giống như sàn 1 phương nhưng các liên kết với dầm sẽ >= 2 cạnh liền kề.
Bố trí thép sàn cần lưu ý các điều sau:
Xác định nội lực của sàn để có thể chọn cách bố trí phù hợp. Bố trí thép sàn 2 phương hoặc 1 phương.
Sử dụng các phương pháp xem nội lực của nhà một cách tốt nhất để không bị ảnh hưởng để cả quy trình thi công. Bạn nên áp dụng các phần mềm lập trình mới hiện nay như Safe, Etabs,… Để phân tích nội lực kể cả những ô phức tạp nhất.
Chiều dày của sàn nhà dân dụng thông thường chỉ từ 10cm – 15cm. Chỉ cần cách bố trí thép sàn chênh lệch nhau 1cm cũng làm giảm rất nhiều khả năng chịu lực của sàn. Vì vậy, phương pháp làm việc tốt nhất giữa chủ đầu tư hoặc giám sát xây dựng với đơn vị thi công là cần phải trao đổi trước các cách thực hiện trong quá trình thi công xây dựng. Không riêng gì các nguyên tắc thi công thép sàn mà cần thực hiện thêm các vấn đề sau đây để tầng sàn đạt chất lượng tốt nhất.
Thép sàn cần được đan với khoảng cách đều nhau theo thiết kế. Thanh thép cần được nắn thẳng, không cong vẹo, uốn lượn. Thép sàn có thể buộc với 50% mối nối nhưng cần đảm bảo không bị xô lệch trong quá trình đổ bê tông.
Thép sàn phải được kê cách khỏi mặt sàn bằng với chiều dày lớp bê tông bảo vệ. Thép lớp trên hoặc lớp thép mũ không được đặt ở giữa chiều dày sàn hoặc bị bẹp xuống ván khuôn.
Nếu thép sàn phải nối, phải tuân theo tiêu chuẩn nối thép:
Trên đây là các hướng dẫn thi công thép sàn cũng như cách bố trí thép sàn để chịu lực tốt nhất. Bạn nên tìm hiểu thêm để có cho mình những kiến thức về xây dựng tốt nhất.
