Thi công hệ thống thoát nước mưa nhà ở dân dụng

Hệ thống thoát nước mưa chiếm một vị trí quan trọng đối với mỗi công trình xây dựng. Đảm bảo nước mưa không ứ đọng lại trên mái, gây thấm dột làm ảnh hưởng đến kết cấu cũng như thẩm mỹ công trình. Hiện nay, các gia chủ đã chú trọng hơn đến việc thiết kế và thi công hệ thống thoát nước mưa nhằm đảm bảo an toàn cho ngôi nhà của mình. Vậy cụ thể công việc này ra sao, mời các bạn cùng theo dõi bài viết dưới đây để biết thêm chi tiết.

Ống thoát nước mưa là hạng mục cực kỳ quan trọng khi xây dựng bất cứ công trình nào. Thiết kế đường ống thoát nước hợp lý không những đem lại hiệu quả sử dụng mà còn giúp tăng thêm bộ bền, thẩm mỹ cũng như tiết kiệm chi phí xây dựng. Do đó, lựa chọn chủng loại ống, đường kính ống thoát nước cũng như các yếu tố liên quan trong quá trình thiết kế, xây dựng là việc làm cần thiết để đem lại một công trình như ý muốn cả về thẩm mỹ lẫn kỹ thuật.

Thực tế đã chứng minh được là tính toán hệ thống thoát nước mưa hợp lý sẽ đảm bảo mang tính thẩm mỹ cao cho công trình. Nếu hệ thống thoát nước mưa không đảm bảo thì lượng nước sẽ ảnh hưởng tùy theo mức độ đến kết cấu, thẩm mỹ, độ bền cũng như tăng giá thành đầu tư công trình.

Mục đích của thiết kế đường ống thoát nước mưa gia đình

Hệ thống thoát nước trên mái nhà là một phần trong hệ thống mái bao gồm: xà gồ, tôn, hệ thống thoát nước… Do có vai trò quan trọng như vậy nên khách hàng cần phải chú ý đến lắp đặt hệ thống thoát nước mái dốc cũng như mái bằng.

  • Hệ thống thoát nước mưa trên mái nhà đảm bảo thoát toàn bộ nước do mưa và gom về hệ thống thoát.
  • Đảm bảo không cho nước phát sinh gây nên hiện tượng thấm, chảy tràn ảnh hưởng đến kết cấu và thẩm mỹ của ngôi nhà.

Vai trò của hệ thống thoát nước mưa trên mái nhà

Thực tế đã chứng minh được là tính toán hệ thống thoát nước mưa hợp lý sẽ đảm bảo mang tính thẩm mỹ cao cho công trình. Nếu hệ thống thoát nước mưa không đảm bảo thì lượng nước sẽ ảnh hưởng tùy theo mức độ đến kết cấu, thẩm mỹ, độ bền cũng như tăng giá thành đầu tư công trình.

  • Đảm bảo cho toàn bộ lượng nước mưa phát sinh không tồn đọng trên mái, không thấm ngược vào nhà cũng như không gây nên hiện tượng trào ngược.
  • Thoát nước mưa tốt sẽ không gây nên hiện tượng ẩm mốc cũng như ảnh hưởng kết cấu và thẩm mỹ của công trình.
  • Nếu hệ thống thoát nước mưa không tốt cũng như không duy trì được khả năng thoát thì dễ dàng phát sinh nên vi sinh vật gây hại, ruồi, muỗi cũng như các loại vi khuẩn, nấm mốc…
  • Thiết kế hệ thống thoát nước mưa hợp lý góp phần làm tăng khả năng tận dụng các không gian lân cận như: phòng giải trí, phòng ngủ, phòng làm việc..

Cấu tạo hệ thống ống thoát nước mưa

Hệ thống ống thoát nước mưa là hệ thống đường ống, sê nô, mái thu nước, hệ thống hố ga…đảm bảo thu toàn bộ lượng nước mưa phát sinh và thoát nước đảm bảo kỹ thuật về lưu lượng. Yêu cầu cần thiết của hệ thống thoát nước mưa là phải vận chuyển đủ khối lượng, lưu lượng nước thoát do mưa trong thời điểm lưu lượng mưa tăng đột biến.ẫn…

Tuy tất cả hệ thống thoát nước mưa đều có cấu tạo đơn giản như vậy nhưng khi thiết kế và thi công cần phải hoán đổi, thay thế cho phù hợp giữa thoát nước mưa mái dốc và thoát nước mưa mái bằng nhằm đem lại hiệu quả cao trong quá trình thi công.

Sê nô

Được cấu tạo từ tấm bê tông kiểu panel hoặc bê tông cốt thép. Lưu ý khi thiết kế sê nô cần phải có chiều sâu tối thiểu 20 cm, chiều rộng tối thiểu 20 cm. Được xây tô bằng vữa mác 75, chống thấm bằng chất chống thâm chuyên nghiệp hoặc xi măng nguyên chất.
Đối với bố trí thoát nước mưa trong sê nô thì thường bố trí 10m sẽ lắp 1 ống 60mm nhằm thu được toàn bộ lượng nước mưa thoát.

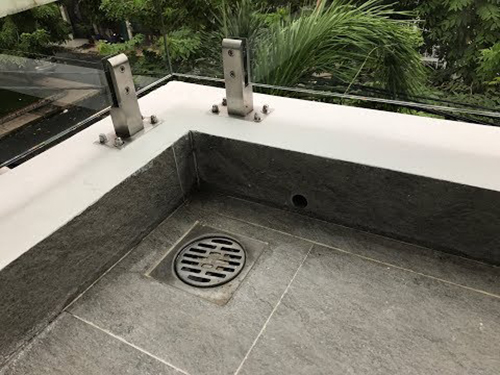

Phễu thu và lưới chắn rác

Phễu thu là bộ phận đầu tiên thu nước mưa, yêu cầu đặt phễu thu phải ở vị trí cuối của mái dốc cũng như thuận lợi để không ảnh hưởng đến thẩm mỹ công trình.

Hệ thống ống dẫn

Có thể chọn chất liệu ống dẫn là nhựa hay hợp kim, kích thước đường kính ống, số lượng ống cần thiết…. Tất cả đều phải đạt tiêu chuẩn trong quy định về hệ thống thoát nước mưa.

Quy định về hệ thống thoát nước mưa

Để tính toán hệ thống thoát nước mưa được hiệu quả thì nhất định cần phải tính toán được lượng mưa. Để từ đó đề ra những biện pháp thiết kế cũng như thi công đường ống thoát nước mưa hợp lý nhất. Bao gồm các tiêu chuẩn sau:

  • TCXD 5641-1991: Bể chứa bằng bê tông cốt thép. Quy phạm thi công và nghiệm thu.
  • TCXDVN 51:1984 Thoát nước – Mạng lưới bên ngoài và công trình – Tiêu chuẩn thiết kế.
  • Việc tính toán thủy lực – theo tiêu chuẩn 20 TCN-54-84

Kinh nghiệm thiết kế hệ thống thoát nước mưa giành cho nhà ở dân dụng

Theo kinh nghiệm nhiều năm trong nghề của đơn vị Trung tâm kinh doanh và tư vấn Môi trường chúng tôi thì sẽ cung cấp cho khách hàng một vài quy tắc chung để lựa chọn ống thoát nước mưa sao cho hợp lý mà không nhất thiết phải tính toán cụ thể theo công thức trên. Đối với nhà ở thông thường với diện tích sàn 100m2 thì sẽ bố trí 4 ống Ø60 còn đối với công trình lớn thì bố trí ống Ø90 với số lượng tùy vào thực tế.

Nguyên tắc thiết kế hệ thống thoát nước mưa trên mái

  • Đường ống thoát nước bố trí sao cho ngắn nhất
  • Độ dốc đảm bảo thoát nước nhanh nhất
  • Đường kính ống thoát nước phải đảm bảo trong thời điểm mưa to nhất.

Tính toán, thiết kế hệ thống thoát nước mưa cho nhà mái bằng

Đối với nhà mái bằng, cần phải thoát nước mưa tốt để hạn chế nước thấm vào bê tông đảm bảo độ bền kết cấu cũng như tính thấm mỹ của công trình. Việc quan trọng nhất trong thiết kế hệ thống ống thoát nước mưa chính là tính toán, xác định được độ dốc tối ưu để thoát nước tốt và triệt để nhất.

Độ dốc tối ưu để thoát nước cho nhà mái bằng

Để đảm bảo khả năng thoát nước được tốt nhất thì độ dốc yêu cầu từ 2% đến 5%. Đối với nhà mái bằng thông thường độ dốc thoát nước được xác định bằng 2 cách như sau:

  • Đối với kết cấu chịu lực nghiêng tức là nhà mái bằng nhưng đã tạo độ dốc sẵn hoặc kết cấu chịu lực phằng thì cần phải gia cố lớn điều chỉnh độ dốc  nhằm đảm bảo độ dốc như yêu cầu. Nếu độ dốc chưa đảm bảo thì cần thiết phải đúc và lắp các tấm panel sao cho độ dốc yêu cầu phải đạt từ 2% đến 5%.
  • Đối với kết cấu chịu lực nằm ngang thì thêm vào lớp điều chỉnh độ dốc phía trên nhằm tạo nên độ đốc như yêu cầu từ 2 – 5%

Kích thước ống thoát nước mưa

Theo như kinh nghiệm trong nghề thì tôi sẻ đưa ra một số gợi ý về các tiêu chuẩn thoát nước mưa trên mái. Đối với hệ thống ống thoát nước mưa thì bạn nên sử dụng ống Ø 60, đối với các công trình lớn hơn thì nên dùng ống Ø 75, còn lại các công ty, xí nghiệp trở lên nên dùng ống > Ø 90.Cách tính đường kính ống thoát nước mưa
Ví dụ: Diện tích sàn sân thượng (nơi thu nước mưa ) : 2780 m² , diện tích khác còn lại là 200 m².

– Các số liệu mưa được lấy theo TCVN. Ví dụ tại địa điểm HÀ NỘI, cường độ mưa q5 = 484.6 l/s.ha

–> Theo TCVN lưu lượng mưa là: Qm= (K x F x q5)/10000 = (2 x (2780+200) x 484.6)/10000 = 289 l/s .

–> Lưu lượng thoát nước của mỗi cầu chắn rác trên mái (33 ống, 33 cầu chắn rác) => 289/33 ~ 9 l/s.

–> Cầu chắn rác DN100 có khả năng thoát tối đa 12 l/s (theo bảng 9 TCVN 4474-1987).

–> Chọn cầu chắn rác DN100.

– Ngoài ra còn có tổng diện tích thu nước sân vườn khác là 500 m² => Qsv = 48,46 ~ 50 l/s.

– Lưu lượng thoát nước của mỗi ống DN100: 50/16~4 l/s.

–> Ống DN100 có khả năng thoát tối đa 10 l/s (theo TCVN 4474-1987).

–> Chọn ống thoát DN100.

Cách bố trí hệ thống thoát nước mưa nhà mái bằng

Bộ phận quan trọng nhất trong hợp phần nầy chính là sê nô mái, được thiết kế dưới viền mái sao cho nước mưa chảy trực tiếp xuống sê nô và từ sê nô chảy vào phễu thu. Trong trường hợp nầy yêu cầu độ dốc từ 1 -2 %. Sau đó chảy xuống đất hoặc thoát ra đường cống chung.

Trong thiết kế các công trình dân dụng và công nghiệp thì đường ống thoát nước mưa có thể được bố trí trong hoặc ngoài sao cho thuận lợi và tiết kiệm diện tích nhất. Đối với công trình thấp cũng như lượng mưa nhỏ thì có thể chảy tự do mà không cần máng còn đối với công trình cao thì phải có đường máng dẫn trực tiếp xuống đất hoặc cống công cộng.

Đối với một số công trình dân dụng hiện nay thì nhằm tăng tính thẩm mỹ thì người ta sử dụng phương pháp thoát nước mưa bên trong tức là mước mưa đi âm tường và âm sàn rồi xuống cống chung. Hệ thống nầy tuy có tính thẩm mỹ cao nhưng dễ xảy ra sự cố cũng như khó giải quyết khi các sự cố xảy ra.
